Re: Projet custom. 22 elr
J’arrive pas a charger les photos du tel je ferai ça ce soir ![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
bon avec un peux de retard ...mais bon c'est le soir quand même
le design de la crosse avance un peux
![Projet custom. 22 elr - Page 9 <a href=](<a href=)
" />
le matériel pour sa construction arrive , le bois pour la poignée et l'appuis joue (avec une ebauche de la structure de poignée (impression 3D en ABS )
![Projet custom. 22 elr - Page 9 Img_3012](https://i.servimg.com/u/f26/19/50/43/66/img_3012.jpg)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
bon avec un peux de retard ...mais bon c'est le soir quand même
le design de la crosse avance un peux
![Projet custom. 22 elr - Page 9 Img_3010](https://i.servimg.com/u/f26/19/50/43/66/img_3010.jpg)
le matériel pour sa construction arrive , le bois pour la poignée et l'appuis joue (avec une ebauche de la structure de poignée (impression 3D en ABS )
![Projet custom. 22 elr - Page 9 Img_3012](https://i.servimg.com/u/f26/19/50/43/66/img_3012.jpg)
Dernière édition par expresso le Mer 29 Jan 2020 - 22:45, édité 1 fois (Raison : ajout des photos)
Re: Projet custom. 22 elr
Dernière édition par expresso le Dim 2 Fév 2020 - 15:59, édité 1 fois (Raison : photos)
Re: Projet custom. 22 elr
quelques petites news , hier test de "the BEAST" : rail penté 17.45 Mrad (60MOA) accompagné de ma nouvelle lunette la Falcon M18+
premier constat : à 200 après zérotage il ne me reste plus que ~1 Mrad sur la tourelle donc pour aller plus loin ça sent très bon, j'ai ~23 Mrad de dispo dans l'autre sens
le préréglage étant fait, la cible une C200 avec un Stickers fluo format A4 (pour me rapprocher en taille des gong de caylus) , je m'attaque au test de plusieurs mun dans l'ordre :
1-RWS taget pistol
2-rws pistol match SR
3-sk match
4-sk long range match
5-rws special match
la visée n'a pas changé sur les 4 premiers tir (~10 cartouches de chaque pour le faire une idée )
1
![Projet custom. 22 elr - Page 9 Img_3216](https://i.servimg.com/u/f26/19/50/43/66/img_3216.jpg)
petit écart entre les target pistol et les pistol macth SR ....juste le visuel de la C200
2
![Projet custom. 22 elr - Page 9 Img_3215](https://i.servimg.com/u/f26/19/50/43/66/img_3215.jpg)
3
![Projet custom. 22 elr - Page 9 Img_3214](https://i.servimg.com/u/f26/19/50/43/66/img_3214.jpg)
4
![Projet custom. 22 elr - Page 9 Img_3217](https://i.servimg.com/u/f26/19/50/43/66/img_3217.jpg)
arrivant en fin de séance sur le test rws special match il y a eut un recentrage du réticule vers le centre du rectangle sur les 5 derniers impacts
5
![Projet custom. 22 elr - Page 9 Img_3218](https://i.servimg.com/u/f26/19/50/43/66/img_3218.jpg)
globalement le meilleur groupement est avec les SK rouge Match ( +/- à égalité avec les RWS spécial match ...sauf pour le prix ) 7cm x 8 cm je sais que the beast peux faire mieux maintenant c'est le tireur a réglé un peux la respiration , beaucoup le laché ...maigrir un coup
qui ka dis que j'étais gros ! c'est juste qu'il fait froid dans nos montagnes donc on se protège
alors bon j'ai pas fait des mesures précises et le réglage de la lunette à été plutôt light c’était un coup pour voir et dégrossir l'ensemble , je suis dans mon objectif d’être a un groupement de ~8 cm à 200 m (le précédent test m'avait donné ~ 12cm)
je vais me commander des SK match et voir si mon armurier n'a pas la possibilité d'avoir des eley tenex ou des lapua x-act ... non j'ai pas gagner au loto![clown](https://2img.net/i/fa/i/smiles/icon_clown.png)
premier constat : à 200 après zérotage il ne me reste plus que ~1 Mrad sur la tourelle donc pour aller plus loin ça sent très bon, j'ai ~23 Mrad de dispo dans l'autre sens
le préréglage étant fait, la cible une C200 avec un Stickers fluo format A4 (pour me rapprocher en taille des gong de caylus) , je m'attaque au test de plusieurs mun dans l'ordre :
1-RWS taget pistol
2-rws pistol match SR
3-sk match
4-sk long range match
5-rws special match
la visée n'a pas changé sur les 4 premiers tir (~10 cartouches de chaque pour le faire une idée )
1
![Projet custom. 22 elr - Page 9 Img_3216](https://i.servimg.com/u/f26/19/50/43/66/img_3216.jpg)
petit écart entre les target pistol et les pistol macth SR ....juste le visuel de la C200
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
2
![Projet custom. 22 elr - Page 9 Img_3215](https://i.servimg.com/u/f26/19/50/43/66/img_3215.jpg)
3
![Projet custom. 22 elr - Page 9 Img_3214](https://i.servimg.com/u/f26/19/50/43/66/img_3214.jpg)
4
![Projet custom. 22 elr - Page 9 Img_3217](https://i.servimg.com/u/f26/19/50/43/66/img_3217.jpg)
arrivant en fin de séance sur le test rws special match il y a eut un recentrage du réticule vers le centre du rectangle sur les 5 derniers impacts
5
![Projet custom. 22 elr - Page 9 Img_3218](https://i.servimg.com/u/f26/19/50/43/66/img_3218.jpg)
globalement le meilleur groupement est avec les SK rouge Match ( +/- à égalité avec les RWS spécial match ...sauf pour le prix ) 7cm x 8 cm je sais que the beast peux faire mieux maintenant c'est le tireur a réglé un peux la respiration , beaucoup le laché ...maigrir un coup
![Suspect](https://2img.net/i/fa/i/smiles/suspect.gif)
![drunken](https://2img.net/i/fa/i/smiles/drunken_smilie.png)
alors bon j'ai pas fait des mesures précises et le réglage de la lunette à été plutôt light c’était un coup pour voir et dégrossir l'ensemble , je suis dans mon objectif d’être a un groupement de ~8 cm à 200 m (le précédent test m'avait donné ~ 12cm)
je vais me commander des SK match et voir si mon armurier n'a pas la possibilité d'avoir des eley tenex ou des lapua x-act ... non j'ai pas gagner au loto
![clown](https://2img.net/i/fa/i/smiles/icon_clown.png)
Re: Projet custom. 22 elr
Je ne vais pas vous récrire le descriptif technique de ma lunette mais vous faire partager le ressenti de cette optique :
Photos réalisées par Cyril mon collègue qui est revendeur de la marque Falcon
Pour ceux qui ont fb
https://www.facebook.com/108520817201993/posts/215037433216997/
Pour les autres
Distance du rocher 994m grossissement x10 et x18
![Projet custom. 22 elr - Page 9 Fb_img10](https://i.servimg.com/u/f91/20/16/08/06/fb_img10.jpg)
![Projet custom. 22 elr - Page 9 Fb_img11](https://i.servimg.com/u/f91/20/16/08/06/fb_img11.jpg)
Photos réalisées par Cyril mon collègue qui est revendeur de la marque Falcon
Pour ceux qui ont fb
https://www.facebook.com/108520817201993/posts/215037433216997/
Pour les autres
Distance du rocher 994m grossissement x10 et x18
![Projet custom. 22 elr - Page 9 Fb_img10](https://i.servimg.com/u/f91/20/16/08/06/fb_img10.jpg)
![Projet custom. 22 elr - Page 9 Fb_img11](https://i.servimg.com/u/f91/20/16/08/06/fb_img11.jpg)
Re: Projet custom. 22 elr
Les dernières évolution de "The Beast"
Après un essais avec les interfaces en abs pour me faire une idée
Avec la crosse d'origine
![Projet custom. 22 elr - Page 9 0b7d0110](https://i.servimg.com/u/f91/20/16/08/06/0b7d0110.jpg)
je suis passé enfin a la réalisation en acier et bois :

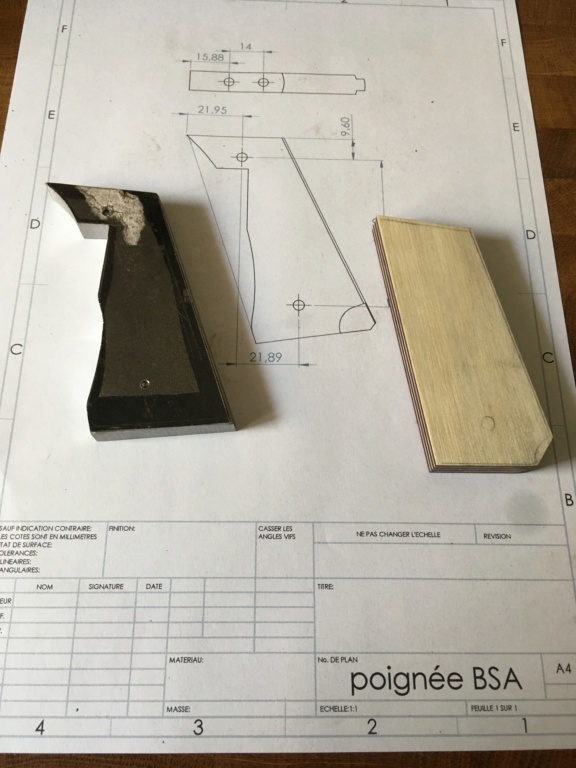

pour la poignée pistolet , un plaque d'acier épaisseur 10 mm et du contreplaqué de couleur
![Projet custom. 22 elr - Page 9 Hyxc9310](https://i.servimg.com/u/f91/20/16/08/06/hyxc9310.jpg)
des plaquette de 1911 comme modèles
![Projet custom. 22 elr - Page 9 Img_3410](https://i.servimg.com/u/f91/20/16/08/06/img_3410.jpg)
![Projet custom. 22 elr - Page 9 Img_3411](https://i.servimg.com/u/f91/20/16/08/06/img_3411.jpg)

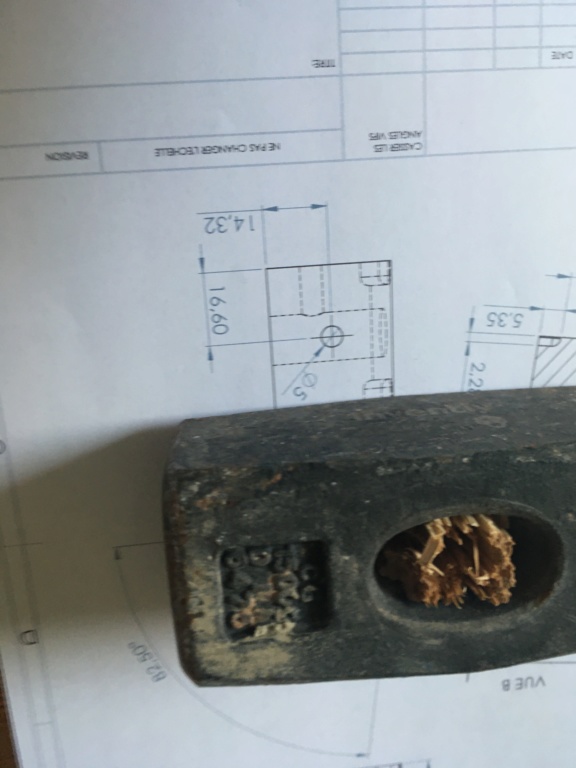

une masse avec le manche cassé pour l'interface crosse , en fait seulement la moitié
![Projet custom. 22 elr - Page 9 Img_3310](https://i.servimg.com/u/f91/20/16/08/06/img_3310.jpg)
quelques perçages et coups de lime plus tard (de temps en temps je m'aide aussi d'une meuleuse
)
![Projet custom. 22 elr - Page 9 Img_3510](https://i.servimg.com/u/f91/20/16/08/06/img_3510.jpg)
montage a blanc de la crosse avant les finitions (polissage et bronzage)
![Projet custom. 22 elr - Page 9 Beast10](https://i.servimg.com/u/f91/20/16/08/06/beast10.jpg)
cela commence a prendre forme
Après un essais avec les interfaces en abs pour me faire une idée
Avec la crosse d'origine
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Projet custom. 22 elr - Page 9 0b7d0110](https://i.servimg.com/u/f91/20/16/08/06/0b7d0110.jpg)
je suis passé enfin a la réalisation en acier et bois :
pour la poignée pistolet , un plaque d'acier épaisseur 10 mm et du contreplaqué de couleur
![Projet custom. 22 elr - Page 9 Hyxc9310](https://i.servimg.com/u/f91/20/16/08/06/hyxc9310.jpg)
des plaquette de 1911 comme modèles
![Projet custom. 22 elr - Page 9 Img_3410](https://i.servimg.com/u/f91/20/16/08/06/img_3410.jpg)
![Projet custom. 22 elr - Page 9 Img_3411](https://i.servimg.com/u/f91/20/16/08/06/img_3411.jpg)
une masse avec le manche cassé pour l'interface crosse , en fait seulement la moitié
![Projet custom. 22 elr - Page 9 Img_3310](https://i.servimg.com/u/f91/20/16/08/06/img_3310.jpg)
quelques perçages et coups de lime plus tard (de temps en temps je m'aide aussi d'une meuleuse
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
![Projet custom. 22 elr - Page 9 Img_3510](https://i.servimg.com/u/f91/20/16/08/06/img_3510.jpg)
montage a blanc de la crosse avant les finitions (polissage et bronzage)
![Projet custom. 22 elr - Page 9 Beast10](https://i.servimg.com/u/f91/20/16/08/06/beast10.jpg)
cela commence a prendre forme
![rendeer](https://2img.net/i/fa/i/smiles/icon_rendeer.png)
Re: Projet custom. 22 elr
Original et tout beau
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
cjclement- Fidèle
- Nombre de messages : 362
Age : 76
Localisation : Hainaut ( Belgique)
Date d'inscription : 18/05/2020
Re: Projet custom. 22 elr
Merci
J'ai prévu une peinture qui devrais lui donner un côté moins austère...
J'ai prévu une peinture qui devrais lui donner un côté moins austère...
Re: Projet custom. 22 elr
J'admire tout le travail que tu as fait !!
quand je pense que des gens nous traite de cinglé avec nos armes !! si on ne voit pas de la passion dans tout ca , c'est que l'on a les yeux bouchés .
en tous les cas Bravo .
Tu dis que tu n'as plus de clic arrivé a 200 metres , combien y en faut il pour aller de 200 a 300 metres ?
quand je pense que des gens nous traite de cinglé avec nos armes !! si on ne voit pas de la passion dans tout ca , c'est que l'on a les yeux bouchés .
en tous les cas Bravo .
Tu dis que tu n'as plus de clic arrivé a 200 metres , combien y en faut il pour aller de 200 a 300 metres ?
JOHN WOLF- Fidèle
- Nombre de messages : 160
Age : 53
Date d'inscription : 20/07/2020
Re: Projet custom. 22 elr
Merci
En fait c’est l’inverse j’ai un rail de 60 moa et je n’ais plus de click de 0 à 200 m par contre apres 200 m j’ai toute la plage de la lunette![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/png/1f609.png?v=2.2.7)
Je l’ai fait exprès dans ce sens![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Je suis zeroter à 200 m
En fait c’est l’inverse j’ai un rail de 60 moa et je n’ais plus de click de 0 à 200 m par contre apres 200 m j’ai toute la plage de la lunette
![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/png/1f609.png?v=2.2.7)
Je l’ai fait exprès dans ce sens
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Je suis zeroter à 200 m
Re: Projet custom. 22 elr
JOHN WOLF a écrit:... Combien y en faut il pour aller de 200 a 300 metres ?
Il me faut 7,2 Mrad soit 72 clicks
Pour 400m c'est 15,6 Mrad soit 156 clicks il me reste encore 8 Mrad de réglage et 10 sur le réticule
![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/png/1f609.png?v=2.2.7)
Re: Projet custom. 22 elr
superbe boulot Respect
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
seafury- Expert
- Nombre de messages : 658
Age : 53
Localisation : Lorraine
Date d'inscription : 22/04/2019
Re: Projet custom. 22 elr
Merci pour cette reponse de reglage ... je vais pouvoir regarder si les lunettes montées sur mes 22 lr y arrivent ( je n'ai que des rails de 20 au depart ).
J'ai passé plus de 2 heures hier a chercher cette infos en regardant des tableaux et des videos ( d'ailleurs j'en profite pour dire a Jeremy que ce qu'il fait est interessant mais , un peu plus de dessins et chiffres sur son tableau serait interessant ... tout le monde ne vie pas a l'air informatique et sans la presence de ma femme je ne serais meme pas sur ce forum !!)
J'ai passé plus de 2 heures hier a chercher cette infos en regardant des tableaux et des videos ( d'ailleurs j'en profite pour dire a Jeremy que ce qu'il fait est interessant mais , un peu plus de dessins et chiffres sur son tableau serait interessant ... tout le monde ne vie pas a l'air informatique et sans la presence de ma femme je ne serais meme pas sur ce forum !!)
JOHN WOLF- Fidèle
- Nombre de messages : 160
Age : 53
Date d'inscription : 20/07/2020
Re: Projet custom. 22 elr
Merci c’est vrai que c’est un peu de taf avec quelques impressions 3D pour arriver au résultat finalseafury a écrit:superbe boulot Respect![]()
Je ne ferais pas ça tous les jours .... quoique
![:rofl: 🤣](https://cdn.jsdelivr.net/emojione/assets/png/1f923.png?v=2.2.7)
Re: Projet custom. 22 elr
Dernière évolution : le changement de bipied
ajout d'un monopod arrière, d'une bague et d'un rds en bout du canon
L'assemblage se fait via un adaptateur picatinny qui resteras à demeure, le bipied se fixant par une vis indexée en m6
![Projet custom. 22 elr - Page 9 Ca8a5f10](https://i.servimg.com/u/f26/19/50/43/66/ca8a5f10.jpg)
On voit bien l'angle du nouveau bipied
![Projet custom. 22 elr - Page 9 A1ffd410](https://i.servimg.com/u/f26/19/50/43/66/a1ffd410.jpg)

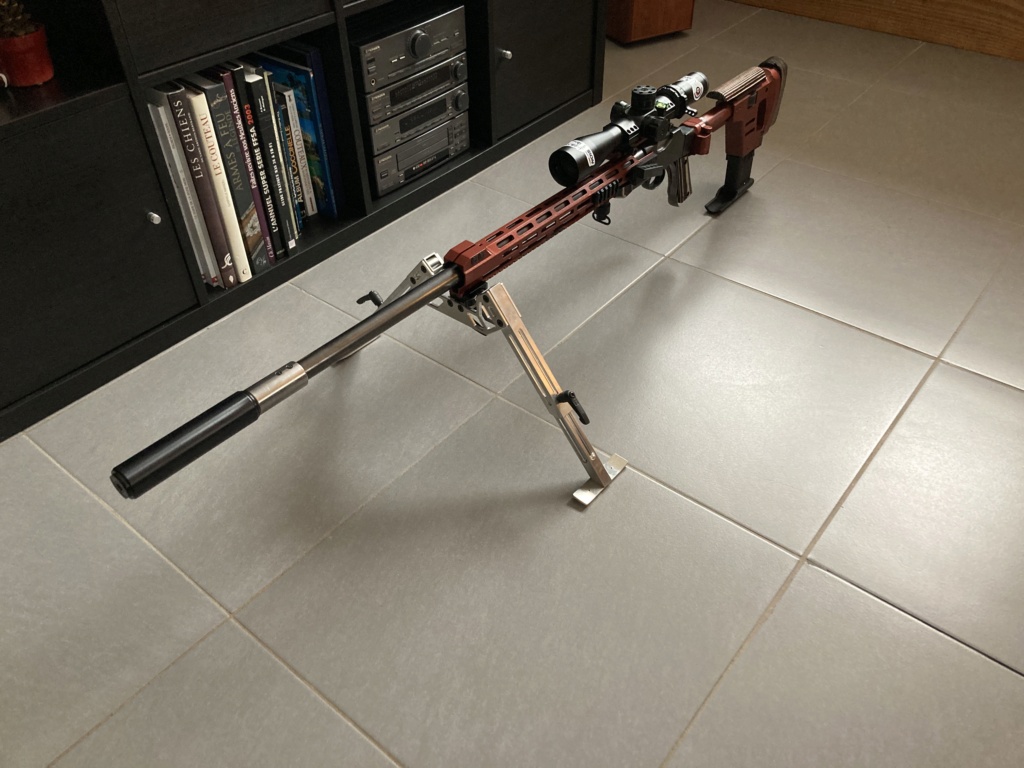

Monté l'ensemble me plaît bien, reste la lunette qui vas bientôt être remplacer par une delta javelin
![Projet custom. 22 elr - Page 9 0615b910](https://i.servimg.com/u/f26/19/50/43/66/0615b910.jpg)
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
L'assemblage se fait via un adaptateur picatinny qui resteras à demeure, le bipied se fixant par une vis indexée en m6
![Projet custom. 22 elr - Page 9 Ca8a5f10](https://i.servimg.com/u/f26/19/50/43/66/ca8a5f10.jpg)
On voit bien l'angle du nouveau bipied
![Projet custom. 22 elr - Page 9 A1ffd410](https://i.servimg.com/u/f26/19/50/43/66/a1ffd410.jpg)
Monté l'ensemble me plaît bien, reste la lunette qui vas bientôt être remplacer par une delta javelin
![Projet custom. 22 elr - Page 9 0615b910](https://i.servimg.com/u/f26/19/50/43/66/0615b910.jpg)
Re: Projet custom. 22 elr
ah le bipied me plait bien je verrai bien ça sur un gros calibre bien ancré au sol le top
seafury- Expert
- Nombre de messages : 658
Age : 53
Localisation : Lorraine
Date d'inscription : 22/04/2019
Re: Projet custom. 22 elr
Belle stabilité en tout cas, toujours un magnifique custom
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
cjclement- Fidèle
- Nombre de messages : 362
Age : 76
Localisation : Hainaut ( Belgique)
Date d'inscription : 18/05/2020
Re: Projet custom. 22 elr
C'est un Salva du made in France
et il me semble qu'il l'a conçue pour le très très gros... 408 ou 416
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
Re: Projet custom. 22 elr
...et ben superbe travail , ça rend vraiment bien ... félicitations expresso , bon amusement avec ton "BB"
...
Cordialement . Pierrot .
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Cordialement . Pierrot .
Pierrot-Capt- Fidèle
- Nombre de messages : 141
Age : 77
Date d'inscription : 09/12/2015
Re: Projet custom. 22 elr
Bonsoir
petite question ... le poids de ta belle ??
Super bien la réalisation je viens de regarder le début de ton travail et ......IMPRESSIONNANT.... BRAVO TRAVAIL D'ARTISTE
La savoie
petite question ... le poids de ta belle ??
Super bien la réalisation je viens de regarder le début de ton travail et ......IMPRESSIONNANT.... BRAVO TRAVAIL D'ARTISTE
La savoie
lasavoie- Débutant
- Nombre de messages : 17
Age : 62
Date d'inscription : 07/11/2021
Page 9 sur 10 • 1, 2, 3, 4, 5, 6, 7, 8, 9, 10
![-](https://2img.net/i/empty.gif)
» Projet de custom
» Projet Défi Hunter Uvson Midrange
» projet autour de l'iPad
» Nouveau Projet de rencontre
» Montrez vos .22LR
» Projet Défi Hunter Uvson Midrange
» projet autour de l'iPad
» Nouveau Projet de rencontre
» Montrez vos .22LR
Page 9 sur 10
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
» Châssis Sabatti
» Montrez vos Couteaux
» quick Load gratuit
» Commandée aujourd'hui en 300 win mag
» barrel tuner Merlin d'Avalon Custom shop
» Buck 317
» Munition 22lr Eley Ultra
» Partage d'ambiances TLD...
» Montrez vos .22LR
» Lunette IOR 6x42
» carabine
