Optimisation de mon système vidéo

Aller en bas

Optimisation de mon système vidéo Empty Optimisation de mon système vidéo

Message par Fralex33 Jeu 21 Jan - 21:00

J'ai optimisé mon système ( http://www.uvsonmidrange.com/t21480-mon-systeme-perso ) afin de le rendre plus "transportable" et encore plus rapide à mettre en œuvre devant la cible.

J'ai intégré dans une boîte de munitions, la caméra, la batterie, l'injecteur POE, le routeur WiFI et la boîte sert de support caméra et de support d'antenne pour le routeur.

Certes l'antenne se trouve au ras du sol mais pour les moyennes distances c'est suffisant et le tout reste modulable pour pouvoir mettre une antenne sur trépied si besoin.

Voici les photos, peut être le lecteur s'en inspirera pour son propre système :

Position transport :

Optimisation de mon système vidéo Img_1419

Position exploitation :

Optimisation de mon système vidéo Img_1420

Optimisation de mon système vidéo Img_1421


_________________
Carabine : PGM
Objectif : Un seul gros trou avec 10 cartouches à 200 mètres et tenir la MOA sur 5 cartouches de 600 à 1500 mètres

Optimisation de mon système vidéo 2956
Fralex33
Fralex33
Modérateur
Modérateur

Nombre de messages : 3728
Age : 62
Localisation : Yonne (89)
Date d'inscription : 22/03/2014

Revenir en haut Aller en bas

Optimisation de mon système vidéo Empty Re: Optimisation de mon système vidéo

Message par JOHN WOLF Ven 22 Jan - 7:10

pour quelqu'un comme moi qui ne sais meme pas utiliser un telephone portable , je dis bravo .
... et en plus c'est fait proprement .

JOHN WOLF
Fidèle
Fidèle

Nombre de messages : 151
Age : 50
Date d'inscription : 20/07/2020

Revenir en haut Aller en bas

Optimisation de mon système vidéo Empty Re: Optimisation de mon système vidéo

Message par PAPY Ven 22 Jan - 12:57

Bonjour Fralex33,
Super ton dispositif cheers
Salutations du 64.

PAPY
Débutant
Débutant

Nombre de messages : 6
Age : 61
Date d'inscription : 15/10/2018

Revenir en haut Aller en bas

Optimisation de mon système vidéo Empty Re: Optimisation de mon système vidéo

Message par Fralex33 Ven 22 Jan - 15:23

Salut Papy cheers

_________________
Carabine : PGM
Objectif : Un seul gros trou avec 10 cartouches à 200 mètres et tenir la MOA sur 5 cartouches de 600 à 1500 mètres

Optimisation de mon système vidéo 2956
Fralex33
Fralex33
Modérateur
Modérateur

Nombre de messages : 3728
Age : 62
Localisation : Yonne (89)
Date d'inscription : 22/03/2014

Revenir en haut Aller en bas

Optimisation de mon système vidéo Empty Re: Optimisation de mon système vidéo

Message par pascalp Ven 22 Jan - 18:57

Pour booster ce type d'antenne, une Windsurfer parabolique fait merveille pour un cout dérisoire, ce qui permet de tester facilement (une imprimante, feuille d'alu ménager et de la colle pour un gain de 9dBi).
https://rchelimenace.wordpress.com/how-to-build-your-own-windsurfer-antenna/

pascalp
Agueri
Agueri

Nombre de messages : 66
Age : 63
Date d'inscription : 04/01/2009

Revenir en haut Aller en bas

Optimisation de mon système vidéo Empty Re: Optimisation de mon système vidéo

Message par Fralex33 Lun 15 Fév - 10:38

Suite à une demande que j'ai reçue en MP, je place ici quelques détails afin que cela profite à tous :

La fixation des crochets pour la caméra :

C'est une plaque de fer d'épaisseur 3 mm fixée à l'intérieur de la boîte avec des rivets pop. Les trous de la plaque sont taraudés et les vis qui servent de crochets sont des vis de 3. J'ai utilisé du frein filet pour quelles restent en place.

Optimisation de mon système vidéo Img_1511

Optimisation de mon système vidéo Img_1510

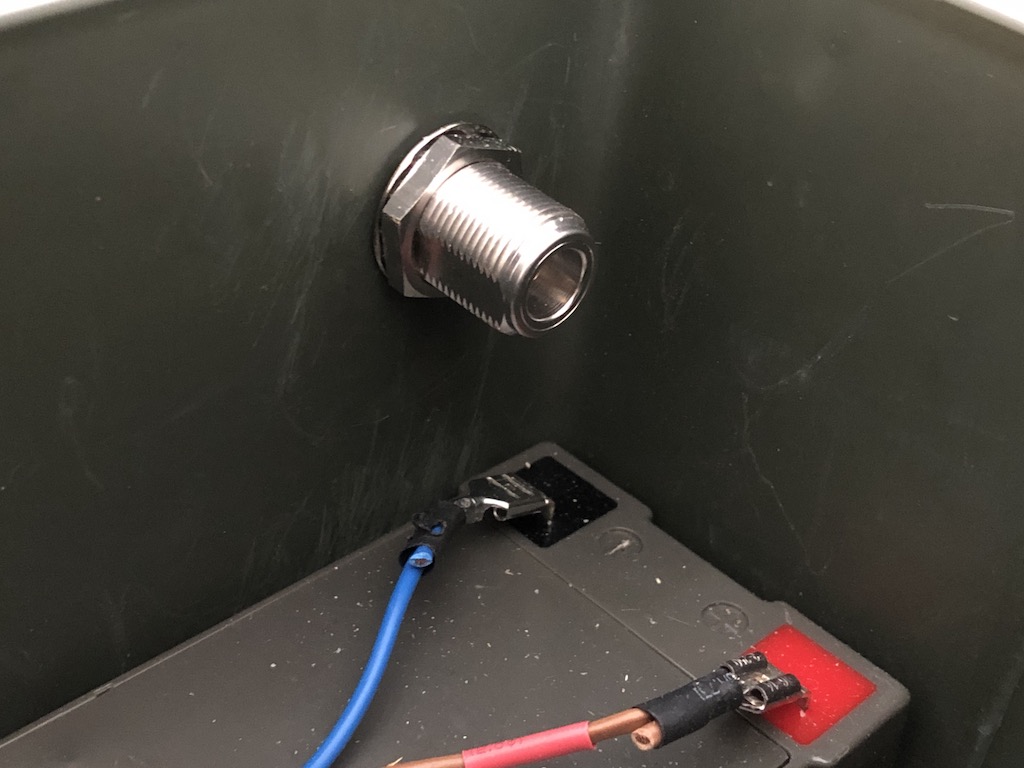

Le passage du connecteur d'antenne vers l'extérieur :
